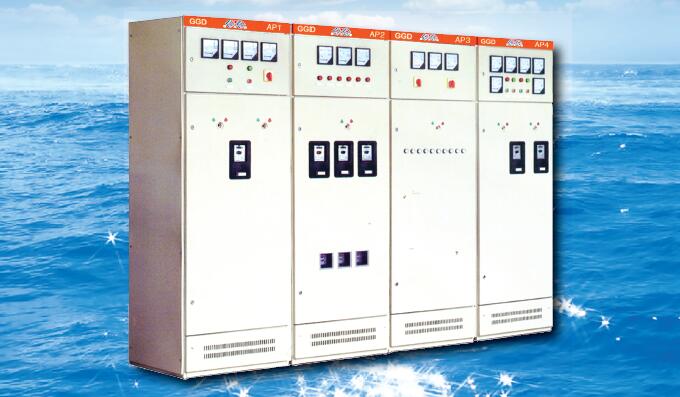

GGD交流低壓配電柜

　　變電所、工礦企業等電力用戶作為交流50Hz，額定工作電壓380V，額定電流至3150A的配電系統中作為動力，照明及配電設備的電能轉換、分配與控制之用。該產品分段能力高，額定短時耐受電流達50kA。線路方案靈活、組合方便、實用性強、結構新穎等特點。該產品是我國組裝式、固定面板開關柜的代表產品之一。

　　本產品符合：GB7251《低壓成套開關設備和控制設備》、IEC60439《低壓成套開關設備和控制設備》等標準。

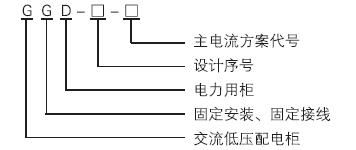

產品型號及含義

正常使用條件

　　1. 環境溫度：-5℃～+40℃，24h內的平均溫度不高于+35℃。

　　2. 海拔高度：2000m及以下。

　　3. 相對濕度：在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度：(例如+20℃時為90%)應考慮到由于溫度的變化可能會(huì )偶然產生凝露的影響。

　　4. 設備安裝時與垂直面的傾斜度不超過5°。

　　5. 設備應安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所。

　　注：用戶有特殊要求時可與本公司協商解決。

技術參數

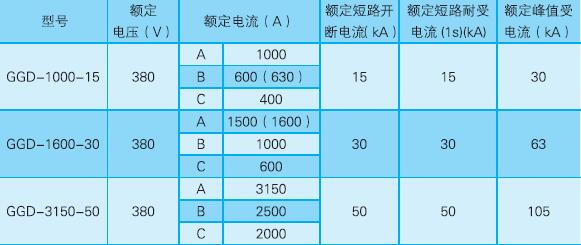

　　1. 主要技術參數

　　2. 輔助電路方案

　　輔助電路的設計分供用電方案和發電廠方案兩部分。

　　3. 主母線

　　額定電流在1500A及以下時采用單排銅母線。額定電流大于1500A時采用雙銅排母線。母線的搭接面均采用搪錫工藝處理。

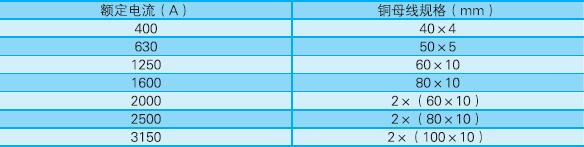

　　3.1 水平母線選用

　　3.2中性接地母線選用

電器元件選擇

　　1. GGD柜主要采用國內已能批量生產的電器元件。如DW17、DZ20、DW15等，柜架斷路器也可選用DW45、CW1、AE、M、F等，塑殼斷路器選用DZ253、TM30、NS等國內外較先進的電器元件。

　　2. HD138X和HS138BX型旋轉操作式開關是專為滿足GGD柜獨特結構的需要而設計的專用元件，它改變了機構的操作方式，保留了老產品的優點，是一種實用新型的電器元件。

　　3. 如設計部門根據用戶需要，選用性能更優良，技術更先進的新型電器元件時，因GGD柜具有良好的安裝靈活性，一般不會(huì )因更新電器元件造成制造和安裝方面的困難。

　　4. 為進一步提高電路的動穩定能力，GGD柜的母線支撐采用專用的ZMJ型組合式母線夾和絕緣支撐。母線夾由高強度、高阻燃型PPO復合材料熱塑成型，絕緣強度高、自熄性能好，結構獨特，只需調整積木式間塊即可方便地組合成單母線或雙母線夾。絕緣支撐是套筒式模壓結構，成本低、強度高、解決了老產品爬電距離不夠的缺陷。

結構特點

　　1. GGD型交流低壓配電成套開關設備的柜體采用通用柜的形式，框架用C型材組裝而成，框架零件及專用配套零件由本公司生產配套供貨，以保證柜體的精度和質量。通用系數高。部件按模塊原理設計，并有20模數的安裝孔，通用系數高?？梢允构S(chǎng)實現預生產。即縮短了生產制造周期，也提高了工作效率。

　　2. GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱時，熱量上升，通過上槽孔排出，而冷風不斷的由下端槽孔補充進柜，使密封的柜體自上而下形成一個自然通風道，達到散熱的目的。

　　3. GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整柜美觀大方。

　　4. 柜門用轉軸式活動鉸鏈與構架相連，安裝、拆卸方便。門的折邊外均嵌有一根山型橡塑條，關門時門與框架之間的嵌條有一定的圧縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

　　5. 裝有電器元件的儀表門用多股軟銅線與框架相連。柜內的安裝件與框架間用滾花墊圈連接，整柜構成完整地接地保護系統。

　　6. 柜體表面采用高壓靜電噴塑粉工藝處理。具有附著力強，質感好。整柜呈亞光色調，避免了眩光效應，給值班人員創(chuàng )造了較舒適的視覺環境。

　　7. 柜體的頂蓋在需要時可拆除，便于現場母線的裝配和調整，柜頂的四角裝有吊環，用于起吊和裝運。

　　8. 柜體的防護等級為IP30，用戶也可根據使用環境的要求在IP20～P40之間選擇。

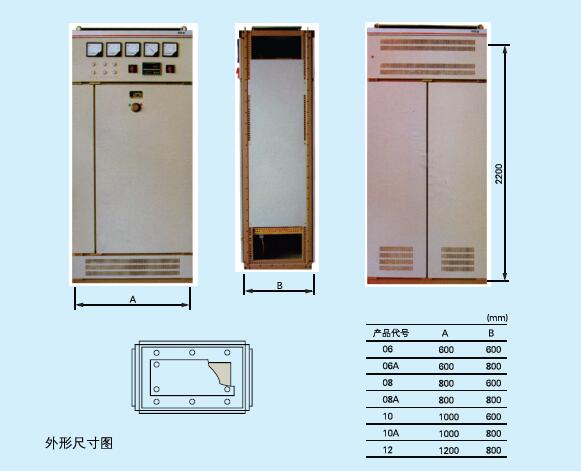

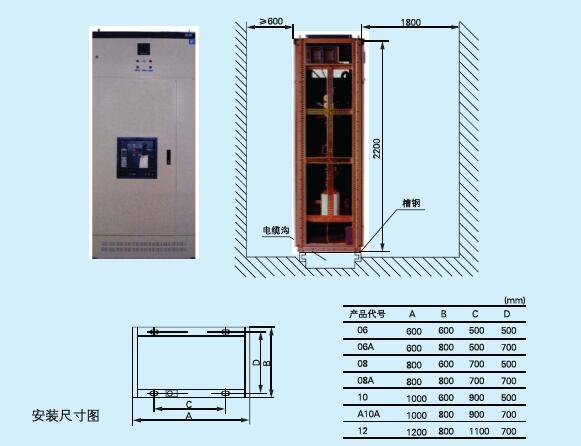

外形尺寸及安裝尺寸
