SGCK低壓抽出式開關柜

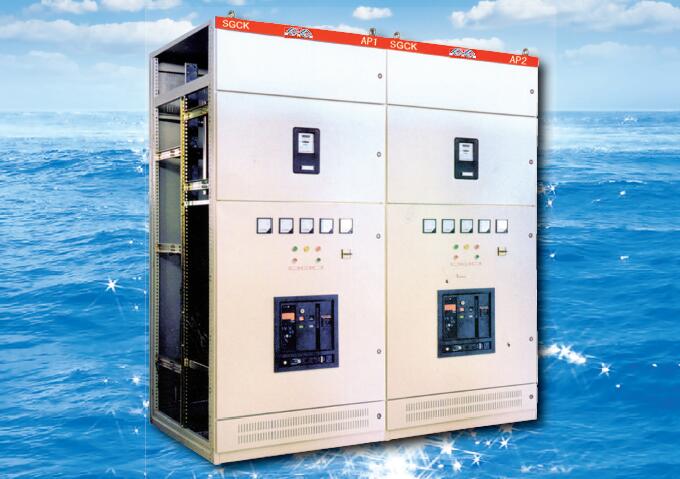

　　SGCK型低壓抽出式開關柜（以下簡稱開關柜）適用于三相交流50、（60）Hz，額定電壓380（400）V、60（690）V，額定電流5000A及以下的三相四線制及三相五線制電力系統，廣泛用于發電廠、變電站、工礦企業、高層建筑、機場、車站碼頭以及廣播電視等通信中心，來作為發電、輸配電、電能轉換及電能消耗的動力配電中的PC和電動機控制中心MCC。

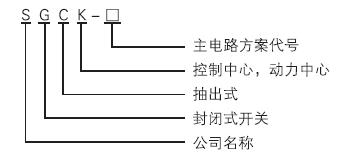

產品系列和主要規格

使用環境

　　1. 周?chē)諝鉁囟炔桓哂?40℃，不低于-5℃，并且24小時內其平均溫度不高于+35℃;

　　2. 周?chē)諝庀鄬穸葹?40℃時，在較低溫度時允許有最大的相對溫度，如+20℃時為90℃，但應考慮到由于溫度變化有可能會(huì )產生適度的凝露;

　　3. 戶內使用，使用地點的海拔高度不得超過2000m;

　　4. 應安裝在無劇烈震動和沖擊，以及不足以使電器元件受到腐蝕的場所。

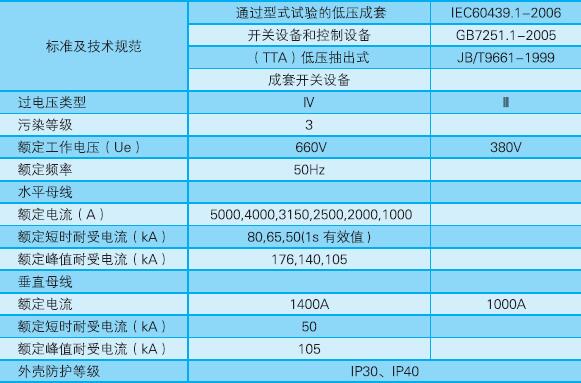

技術數據

主電路方案

　　本開關柜主電路方案共34組，47個規格，但不包括由于輔助電路控制與保護的變化而派生方案和規格。

結構特點

　　1. 開關柜的基本骨架為組合裝配式結構，柜架的整個結構采用自攻螺釘緊固連接而成，加上門、隔板、封板、支架以及母線、抽屜及電器組件等組成一臺完整地開關柜。由于原來的GCK1的骨架采用了GF28型材，這種型材的的鋼板較薄，另外該型材在鍍鋅時，在其中內部一部分有死角，使得柜體的使用壽命大大縮短，同時又考慮到其整體結構的標準化等因素，我公司大膽加以改進，采用了C型特種型材，以25mm為模數，2mm的鋼板彎制而成，再加上在裝配時全部采用鋼性較強的自攻螺釘進行緊固，使得組合更靈活方便，使用壽命更持久。

　　2. 開關柜采用模數化設計，將柜體分成三個區。頂部為母線區，前部為電器區，后部為電纜出線區，電器區和電纜區均由鋼板隔開，以保證線路正常運行，有限防止故障擴大，當電器元件抽出柜外后，柜內帶電體均不外露，對用戶來講，使用更安全可靠，對于饋電柜，柜寬為600mm，最多可裝9個或18個饋電回路。(18個饋電回路只適合用于63A以下容量的負載單元)

　　3. 按開關柜使用特征可分為受電柜、PC柜(動力中心)、MCC柜(電動機控制中心)、電容補償柜。

　　4. 各相同功能單元的抽屜均能互換，一旦發生故障，單元抽出，將備用抽屜插入，即可送電，這樣大大縮短了由于故障而斷電的時間，提高了設備的可靠性。

　　5. 開關柜可設計成固定柜與抽屜柜混合型，也可均為抽屜型既保留了固定柜的簡潔、實用、價廉又具有抽屜的體積少、功能強，易于更換等優點。

　　6. 為確保操作程序和維修人員的人身安全，開關柜內設置了機械聯鎖機構，抽屜單元與門，主開關設置了機械聯鎖機構，使其使用更可靠。

　　7. 開關柜的抽屜高度分為四種標準尺寸，即：1單元/2/1單元、2單元、3單元，其結構輕巧，組裝方便，布局合理，并切具有工作、試驗、隔離三位置。

　　8. 開關柜的N、PE線在開關柜的后下方，PE線與柜架聯結，不僅使出線電纜連接更方便，而且接地更可靠。

　　9. 在不降低防護等級的情況下，開關柜的頂部與上下通風門均設有通風系統。

電路元件選擇

　　開關柜內元件主要選用技術性能指標先進或采用引進技術、國內已批量生產的電器元件。

　　1.主開關

　　630A及以上的電源進線及饋線開關，主選CW1(2)系列或HSW1、CM1(2)、RMW1系列，同時根據用戶的需要，也可選用進口的MT系列、E系列或NZW系列等。

　　2.630A以下的饋線和電動機控制用開關，主要選用CM1系列及HSM1系列，同時根據用戶的需要，也可選用進口的NS系列、T系列等塑殼斷路器。

　　3.交流接觸器主要選用B或A系列、LC1系列、3TB系列的接觸器，以及與之配套的熱能斷路器，聯鎖機構。

　　4.電路互感器選用ALH系列、BH系列、SD II 系列、LMZ1系列。

　　5.熔斷器選用高分段能力的NTOO系列。

　　外形尺寸與安裝

　　1. 外形尺寸

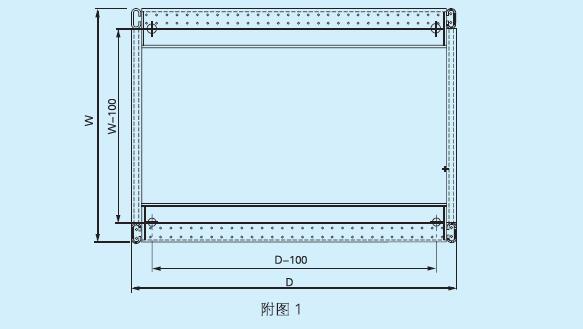

　　2. 安裝尺寸見圖1

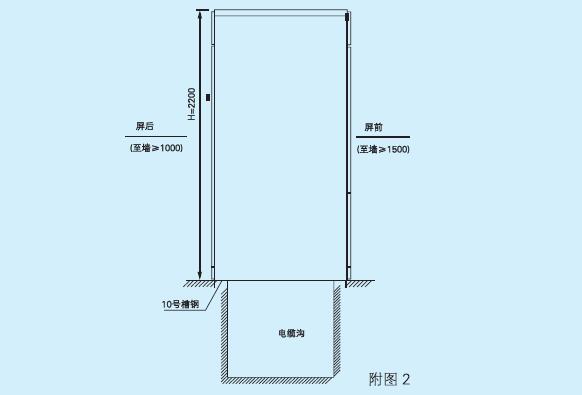

　　3. 安裝GCK系列開關柜屬于非靠墻垂直安裝，其后面為柜體的出線電纜溝，為便于維護，后面距墻通常為1000-1200mm，正常距離安裝見圖2
