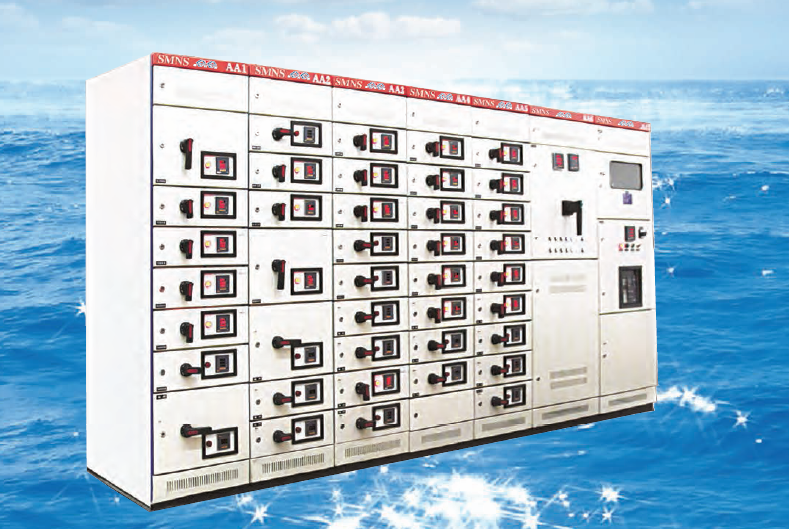

SMNS低壓抽出式開關柜

SMNS型低壓抽出式開關柜（以下稱開關柜）是我公司參考了瑞士ABB公司的MNS系列低壓開關柜，并加以綜合改進后開發的，是目前國內較先進低壓抽出式開關設備。該產品均由標準化的、成系列的模塊組成，并且抽屜具有可靠的機械連鎖裝置，使用戶在使用時更安全、更可靠。本開關柜適用于交流50（60）Hz、額定絕緣電壓和工作電壓為380（400）V、660（690）V、額定電流5000A及以下三相（四）五線制的電力供電系統，可用于發電廠、變電所、工礦企業、大樓賓館、機場、碼頭以及廣播電視等通信中心，來作為發電、輸配電、電能轉換及電能消耗設備的控制，并通過電容補償柜對其主母線進行無功補償。

使用條件

1.    周?chē)諝鉁囟炔桓哂?40℃，不低于-5℃，并且24h內其平均溫度不高于+35攝氏度；

2.    周?chē)諝庀鄬穸仍谧罡邷囟葹?40℃時不超過50%，在較低溫度時有較大的相對濕度，變化有可能會(huì )偶然產生適度的凝露；

3.    戶內使用，使用地點的海拔高度不得超過2000m；

4.    應安裝在無劇烈震動和沖擊，以及不使電器元件收到腐蝕的場所。

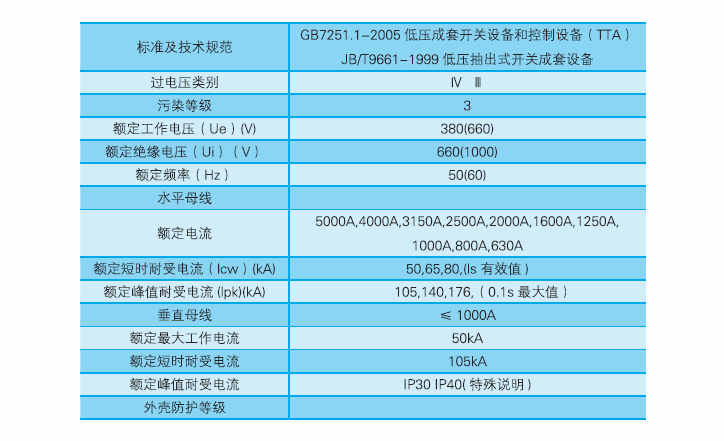

技術數據

主電路方案

本開關柜主電路方案共23組，44個規格，但不包括由于輔助電路控制與保護的變化而派生方案和規格。

結構特點

本開關柜由于引進了瑞士ABB的先進技術，并在其原有基礎上加以技術改進，使其更符合我國國情。柜體采用25mm為模數的C型材通用連接件來組成各種得以滿足各種需求的柜架結構和抽屜單元，在MCC柜中大量采用高強度的阻燃型工程塑料組建，使其安全性能更可靠，同時加之將國外的功能板加以改型，以200mm為模數加以組合，使其更有利于PC柜與MCC柜混裝柜體的設計需求，抽出單元與柜體具有可靠的聯鎖裝置，以防止在開關通電狀態下帶負荷拉閘，提高了其安全性，另外該柜體一般均采用冷軋鋼板進行鈍化處理后組裝而成，也可根據用戶的不同需求采用敷鋁鋅鋼板。

1.    開關柜類型

a．受電、母聯柜

b．動力中心柜（PC）

采用國內外的各種類型的框架式斷路器如CW1（2）、SW1（2）或M、F系列斷路器進行配電。

c．電動機控制中心柜（MCC）

由大小抽屜組裝而成，各回路主開關采用高分斷能力的塑殼斷路器或旋轉式帶熔斷器的負荷開關。

d．無功功率補償柜

2.    抽屜類型

有四種尺寸都是以8E（200mm）高度，進行模塊化結構設計，其有效元器件安裝高度為1800mm，使柜體整體布局更合理，更美觀。

	8E/4在8E高度空間平行組合4個抽屜單元
	8E/2在8E高度空間平行組合2個抽屜單元
	8E在8E高度空間組合1個抽屜單元
	16E在16E（400mm）高度空間組合1個抽屜單元

以上四種抽屜單元可在一個柜體中作單一組裝，也可作混合組裝。

3.    柜體簡介

（1）    柜體基本尺寸

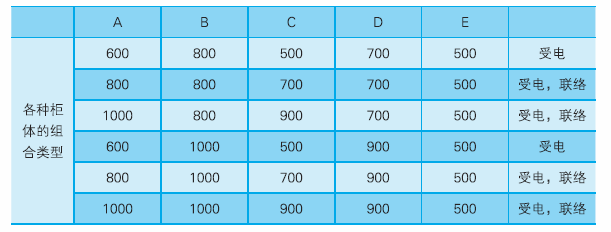

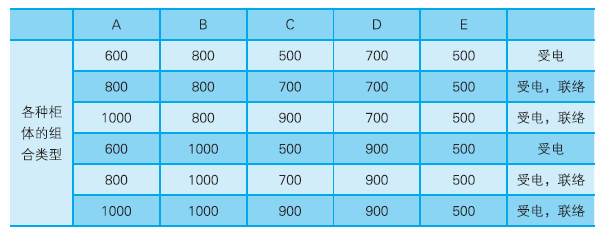

a．受電柜及聯絡(luò )柜

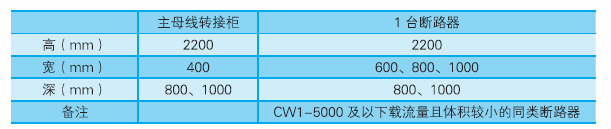

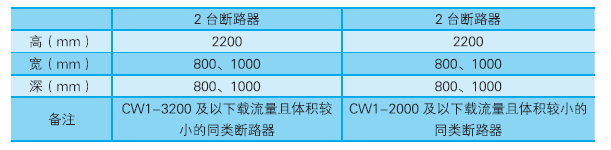

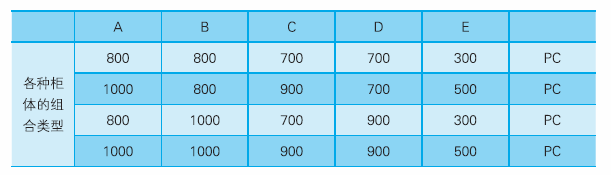

b．動力中心（PC）柜

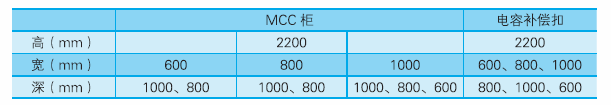

c．電動機控制中心（MCC）柜及電容補償柜

（2）柜體分區設計

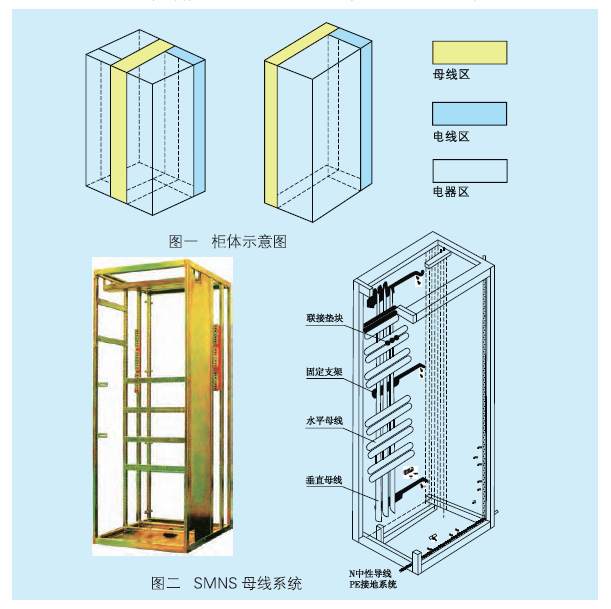

MCC柜根據需要可組成單面操作柜或雙面操作柜，每一柜體又固定分隔成三個小室。即主母線室、電器室和電纜室。（見圖一）

（3）安全保護系統

每柜設有一塊阻燃型的高密度聚氨酯塑料功能板，或經過電鍍的隔板安裝在主母線室與電器室之間，其作用為有效防止開關元件因故障引起的飛弧與母線之間短路造成的事故，使操作更安全。

上下層抽屜之間都有帶有通風孔的鍍鋅金屬底板相隔離，較小的8E/4、8E/2抽屜其四周均為阻燃型工程塑料件，對相鄰回路之間具有較強的絕緣隔離作用。

柜內采用了多種塑料件組件以支撐帶電部分，這些組件要求是無鹵素的，并具有CTI300等級的防漏電性能。

（4）母線系統

開關柜可配置二組主母線，安裝在開關柜的后部母線室。二組母線可分別安裝在柜后上部或下部。根據進線需要，上下二組母線可分別采用不同或相同截面的材料。二者既可單獨供電，也可并聯供電，也可作后備電源。

配電母線（垂直母線）組裝在阻燃型塑料功能板中，二者貫穿整個裝置，安裝在柜前底部及右側，各回路接地或接零都可就近聯接。整個母線系統安裝見圖二所示?？蚣芙Y構件采用自攻螺釘聯接，具有較高的接地可靠性。（見圖二）

（5）抽屜的電氣和機械聯鎖

抽屜單元有可靠地機械聯鎖裝置，通過操作手柄控制，具有明顯的準備。合閘、試驗、抽出和隔離位置。

為加強安全防范，操作手柄定位后可加上掛鎖，最多可加三把鎖。

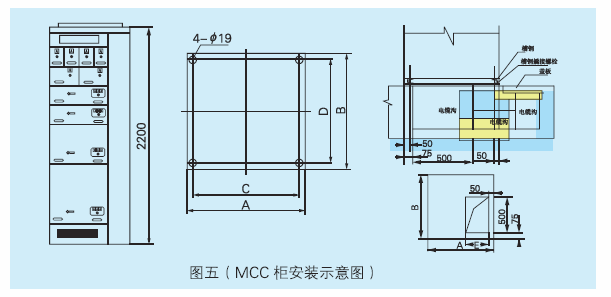

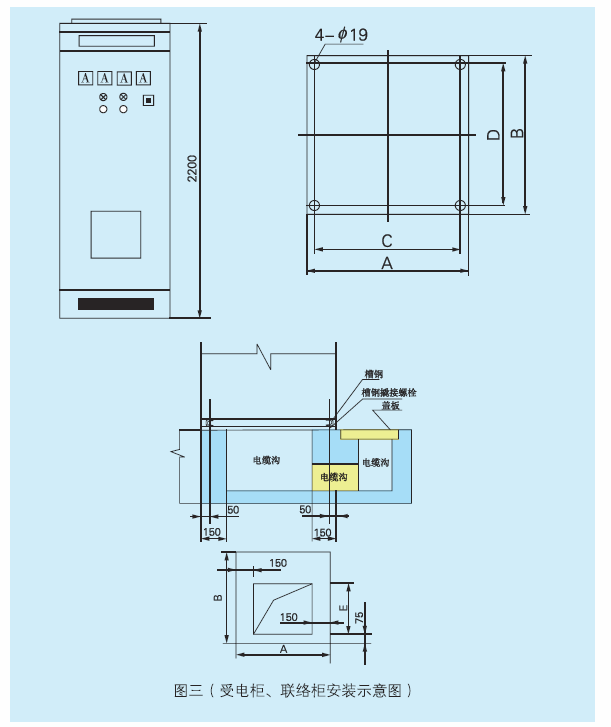

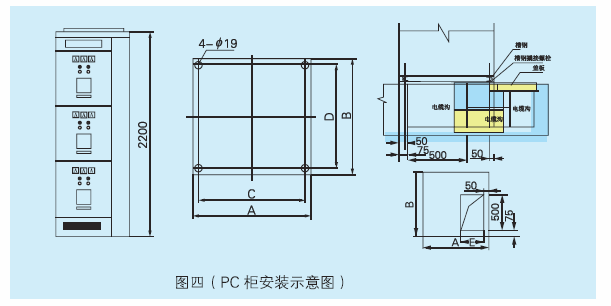

 開關柜安裝示意圖
